行业领导者广东瑞洲科技有限公司出品的 NPZ-PRO 系列绘图仪
全球市场领先地位
瑞洲工厂成立于 1995 年，是市场上经验最丰富的厂商之一
NPZ-PRO 绘图仪的设计和配置经过数十亿件产品的“现场”条件测试，并根据行业需求进行了优化
NPZ-PRO 绘图仪系列是中国和俄罗斯炼油行业专家与瑞洲工程师紧密合作的成果
NPZ-PRO 系列源于行业专业人士多年的实践经验，而非理论
应用于炼油厂的维修和维护
炼油厂绘图仪意味着速度和效率。现场几分钟内即可制造非标垫片、密封件、模板、样板及其他物品。
垫片和密封件制造
NPZ-PRO 平板绘图仪可精确切割石棉橡胶板、橡胶及其他板材，用于法兰连接及其他设备的密封。
绝缘材料生产
设备可从泡沫材料（EVA, EPE, PE）、橡胶、硅胶和 PVC 中切割绝缘和减震元件，保护设备免受振动和外部影响。
模板和 stencil 制作
使用绘图仪可快速制作模板，用于在设备和管道上应用标记、防护涂层及其他标识
原型制作
平板绘图仪用于创建非标零件和元件的原型，以便在批量生产前快速测试和制造
防护元件生产
可制造用于维修工作的设备和工具的防护罩、覆盖物及其他元件。
板材塑料和复合材料切割
绘图仪可加工用于制造外壳、防护罩及其他元件的薄板材塑料、复合材料及其他材料。
NPZ-PRO 绘图仪系列的部分型号
提供以下 NPZ-PRO 系列中大幅面平板切割绘图仪型号：
- 双龙门架配置的 NPZ-PRO 绘图仪，生产力加倍，配有传送台和延伸台，操作员无需停止切割过程即可收集成品
- 单龙门架配置的 NPZ-PRO 绘图仪，配有传送台和延伸台，操作员无需停止切割过程即可收集成品
- 基础配置的 NPZ-PRO 绘图仪，单龙门架，无延伸台
NPZ-PRO-3016 PLUS 2H (1600X3000 毫米) 双龙门架，传送台和延伸台
NPZ-PRO-3016 PLUS (1600X3000 毫米) 单龙门架，传送台和延伸台
NPZ-PRO-3016 (1600X3000 毫米) 单龙门架，静态台，无延伸台
提供以下 NPZ-PRO 系列紧凑型平板切割绘图仪型号：
- NPZ-PRO-0605 (500x600 毫米) 可用于移动实验室和应急维修车
- NPZ-PRO-1007 (700x1000 毫米) 可用于移动实验室和应急维修车
- NPZ-PRO-1510 (1000x1500 毫米) 最受欢迎的紧凑型号
系列型号列表
紧凑型：仅 1 个龙门架
- NPZ-PRO-0605：500×600（仅静态工作台）
- NPZ-PRO-1007：700×1000（仅静态工作台）
- NPZ-PRO-1216：1600×1200（静态或传送带工作台，并可配扩展工作台）
- NPZ-PRO-1510：1000×1500（静态或传送带工作台，并可配扩展工作台）
中幅面：静态、传送台和延伸台，1 个龙门架
- NPZ-PRO-1813：1300×1800
- NPZ-PRO-1816：1600×1800
- NPZ-PRO-1820：2000×1800
- NPZ-PRO-2513：1300×2500
- NPZ-PRO-2516：1600×2500
- NPZ-PRO-2518：1800×2500
- NPZ-PRO-2520：2000×2500
大幅面：静态、传送台、延伸台，可选第 2 个龙门架
- NPZ-PRO-3016：1600×3000
- NPZ-PRO-3018：1800×3000
- NPZ-PRO-3020：2000×3000
- NPZ-PRO-3616：1600×3600
- NPZ-PRO-4013：1300×4000
- NPZ-PRO-4016：1600×4000
- NPZ-PRO-4018：1800×4000
- NPZ-PRO-5018：1800×5000
- NPZ-PRO-6016：1600×6000
- NPZ-PRO-6018：1800×6000
- NPZ-PRO-3625：2500×3600
*除标准尺寸外，还提供定制绘图仪生产。
我们的频道上有关于瑞洲绘图仪处理垫片及其他材料的视频：
 плоттером Ruizhou RZCRT.jpg)
“NPZ-PRO”系列绘图仪可加工的材料
技术橡胶板 EPDM 型，(耐温/耐寒/耐酸/耐碱), 厚度高达 30 毫米
技术橡胶板 NBR 型 (耐油/耐汽油), 厚度高达 30 毫米
减震弹性体板高达 30 毫米
真空橡胶高达 30 毫米
密封纸板
硅橡胶
增强输送带和皮带
多孔橡胶
多孔橡胶
胶印橡胶
PVC
聚丙烯
绝缘纸板
各种垫片材料
铝、黄铜、钢箔
炼油厂平板切割绘图仪的主要要求
炼油厂使用及其维修所需的材料通常具有高密度、粘度和强度，这使得在绘图仪上切割变得复杂，对于某些绘图仪型号来说简直是不可能的。NPZ-PRO 系列绘图仪专为切割此类材料而设计。
切割头必须具有高穿刺能力，大刀具振荡幅度（至少 7 毫米），足够的振荡频率（至少每分钟 8000 次），并与坚固的刚性刀具兼容，最好带圆柱柄。 NPZ-PRO 系列机器安装了世界上最强大的气动振荡切割头 POT9K-PRO！频率每分钟 9000 次，幅度 8 毫米，刀具力高达 40 公斤，刀头兼容圆柱柄 D=6 毫米的刀具。关于此刀头的详细信息请访问 https://www.pot9k.com/
机器必须配备强大可靠的伺服电机，包括 X,Y,Z 轴和切割工具的切向旋转轴。 NPZ-PRO 系列机器安装了来自领导者的伺服电机和控制器。即松下 A6 系列！
为了可靠固定加工材料，绘图仪必须配备增强压力真空台和强大的真空泵。真空台必须分为可通过机器控制面板独立激活的区域。 NPZ-PRO 系列机器配备分为大量真空区的增强压力真空台。例如，1300x1800 毫米场地的 NPZ-PRO-1813 绘图仪有 24 个！小型真空区，允许简单可靠地固定甚至微型材料片，包括不规则形状，无需额外 effort 和时间。因此，甚至边角料也被使用，确保了显著节约。
由于通常材料板材因储存不当而变形，不能仅靠甚至强大的真空固定，绘图仪必须配备额外的夹紧装置。 NPZ-PRO 系列机器配备额外的夹紧装置，如 D=108 毫米夹紧板和夹紧辊，后者配备自展开机制和覆盖膜，用于切割透气及其他难加工材料。
绘图仪的主要工具用刀片切割材料，由于其形状，不允许在厚材料上制作垂直壁孔（孔略显锥形），刀具也不能在厚于 1-2 毫米的材料上制作直径 D=0.5-2 毫米的小孔。因此您绝对需要诸如孔冲这样的工具，它具有各种直径的可互换喷嘴，允许以非常高的速度制作孔，旋转进入材料，确保与广泛材料的兼容性。
对您可能有用的选项

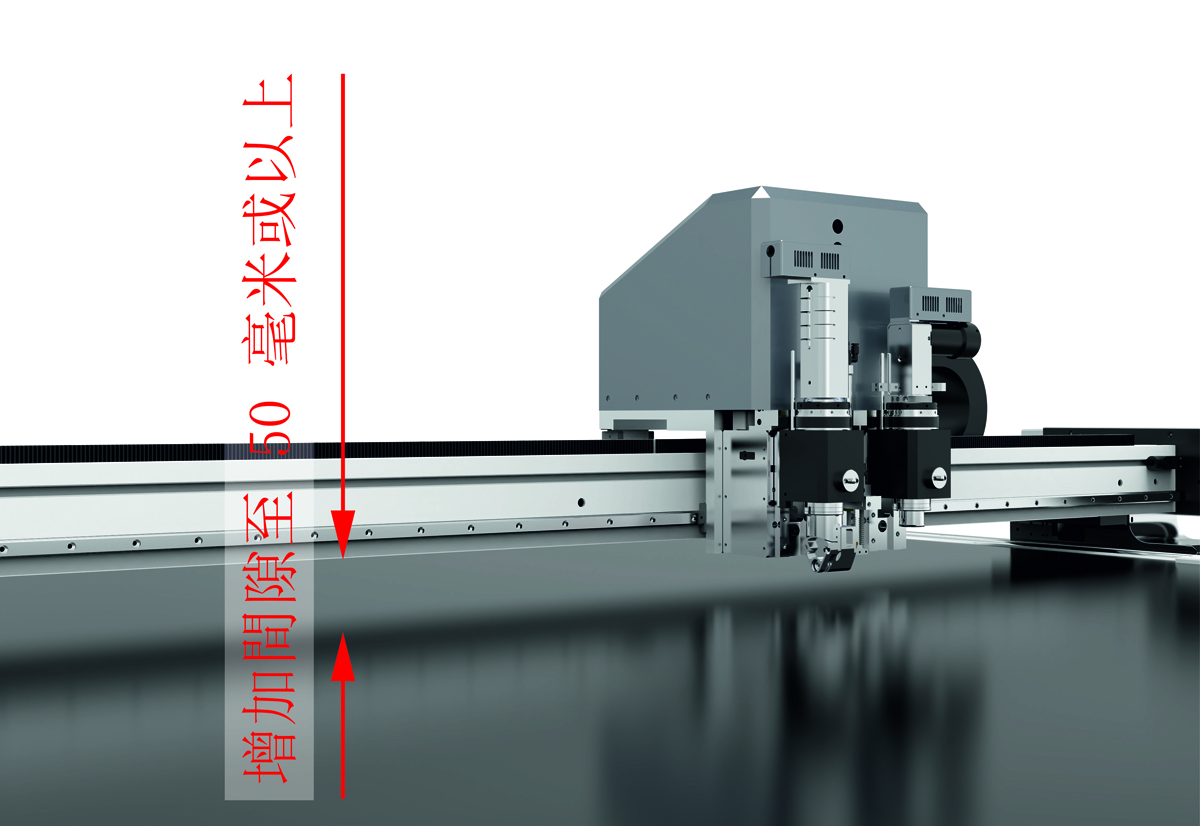

将间隙和 Z 轴行程从 28 毫米增加到 50 毫米
电动振荡切割头 EOT：幅度 5 毫米，频率高达 18000 次/分，兼容厚度 0.63 毫米和 1.00 毫米的平刀片。适用于包括橡胶在内的薄软材料高速切割
切向非振荡切割头适用于处理简单的薄材料
铣削主轴
将加工材料范围扩展到胶合板、亚克力、硬塑料、层压板等。提供功率高达 2 千瓦、频率高达 60000 转/分的主轴。
用于在工作台（材料上）可视化切割对象的投影仪
允许操作员方便快速地将切割对象放置在形状不规则的材料片上，例如边角料——这是节约。
ERT/DRT - 用于切割织物的电动圆盘工具
任何织物，包括技术织物和帐篷织物，都可以用此工具高性能切割。
用于打印和粘贴贴纸的设备
安装在绘图仪龙门架上，允许用带信息的纸贴纸标记切割物品。
